微型采样系统

微型采样系统

  • 所属分类:聚焦离子束系统
  • 浏览次数:
  • 发布日期:2021-08-18 11:18:45
我要询价
微型采样方法(已在日本和美国取得zhuanli)已在半导体器件分析领域成为一款工具,它正迅速向更小制样方向发展。仅用一小时左右即可获得一个微小样品,以便于STEM分析,其定位精度可达到0.1 µm以下。
  • 特点
  • 规格
  • 选项
  • 功能
  • 观察示例

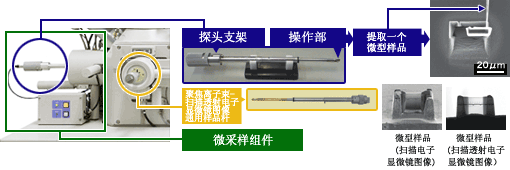

 聚焦离子束(FIB)微采样装置和聚焦离子束(FIB)微采样方法

日立扫描电子显微镜



◆ 聚焦离子束(FIB)微柱状制样实例

一个微柱状样品,包含一个直接从半导体器件上准确地切割下来的分析点。改变入射聚焦离子束(FIB)的方向,把微样品切割或加工成任意形状。

日立扫描电子显微镜

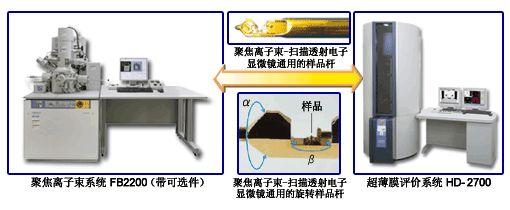

◆ 聚焦离子束-扫描透射电子显微镜系统

新开发的半导体装置评估系统由FB2200聚焦离子束(FIB)系统和HD-2700 200 kV(STEM)扫描透射电子显微镜构成。从对材料缺陷(组织)的搜索到亚纳米薄膜高精度结构分析,只要几小时即可完成。


日立扫描电子显微镜


聚焦离子束-透射电子显微镜(扫描透射电子显微镜)(FIB-TEM(STEM))的样品杆可互换共用


 DRAM 观察实例

针尖顶端的微柱状样品SEM像            微柱状样品的明场STEM像

日立扫描电子显微镜       日立扫描电子显微镜
